環(huán)氧粉末是粉末涂料的一種,由環(huán)氧樹脂及其它添加劑組成。環(huán)氧涂料一般分為油性環(huán)氧涂料和水性環(huán)氧涂料可以保證產(chǎn)品的環(huán)保性能和實(shí)用性能，用在橋梁，船舶，水下圖層，化工防腐涂層和煤礦設(shè)施的防腐等，是否添加塑化劑，固化劑，環(huán)氧樹脂的組成成分的改變都會(huì)影響涂料的玻璃化轉(zhuǎn)變溫度，所以我們需要準(zhǔn)確的測出其玻璃化轉(zhuǎn)變溫度而使適用于不同的應(yīng)用環(huán)境場景下。

　　DZ-DSC300C是一款實(shí)驗(yàn)溫度在-40℃到600℃的差示掃描量熱儀設(shè)備，實(shí)驗(yàn)溫度跨度大，可應(yīng)用于樹脂，塑料，橡膠等多種材料的熱分析變化，其中玻璃化和固化就是其中的兩種，通過采集測試樣在加熱過程中的吸放熱變化從而測出對(duì)應(yīng)參數(shù)。

　　測試方法：稱量10mg左右的樣品放在60ul的鋁坩堝容器中，次升溫設(shè)置20℃/min 的速率加熱到80℃然后迅速降到室溫并設(shè)置以下（圖1）參數(shù)對(duì)其樣品進(jìn)行再次進(jìn)行升降溫實(shí)驗(yàn)，得到實(shí)驗(yàn)圖譜進(jìn)行分析（圖2）。

圖1

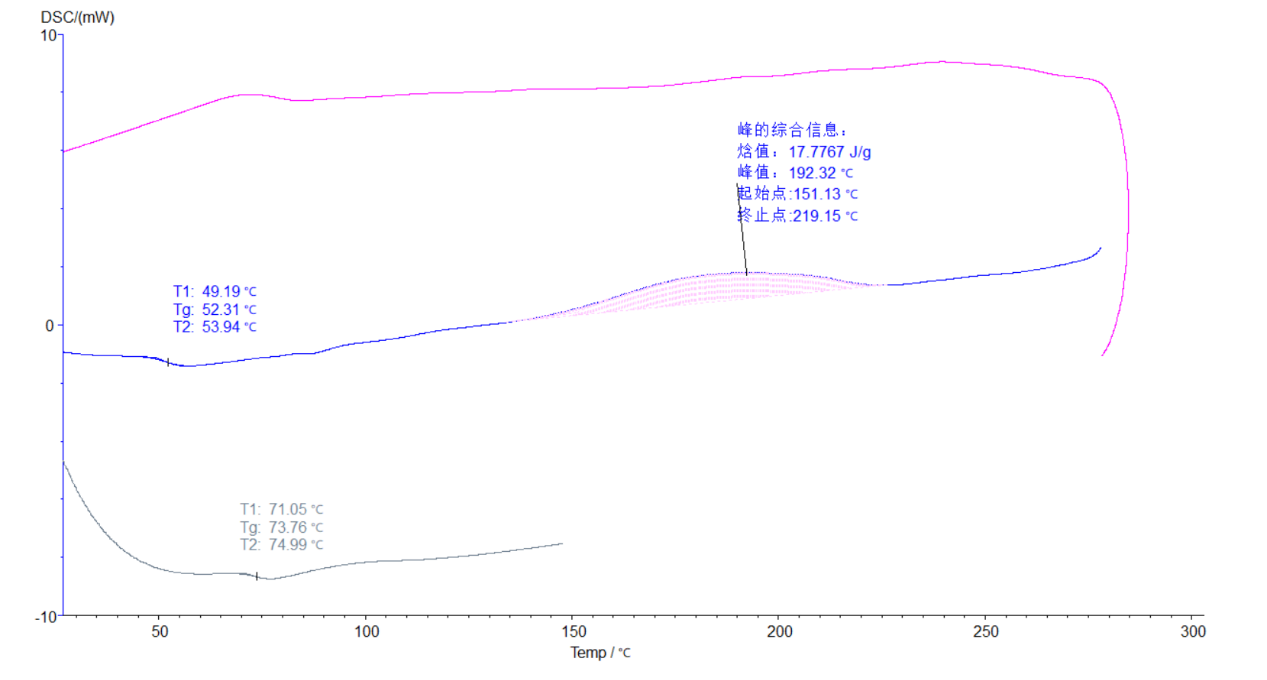

圖2

　　實(shí)驗(yàn)結(jié)果分析：藍(lán)色曲線為階段加熱，其中Tg溫度為52.31℃，在151.13℃到219.15℃之間有一段放熱固化的過程，該段固化放出熱量為17.7767J/g；黑色曲線為第二次加熱過程，其中Tg為73.76℃。從這次的實(shí)驗(yàn)我們可以看出兩次升溫的玻璃化溫度不同，這是因?yàn)榄h(huán)氧粉末在次加熱過程中還有一段固化的反應(yīng)，經(jīng)過不同固化程度的樣品測試我們可以得出固化度越高的樹脂，其測試的玻璃化溫度就越高。更多關(guān)于DZ-DSC300C差示掃描量熱儀產(chǎn)品信息，可咨詢：400-885-2060。
